BMW X1 左Fドアトリムの外し方

BMW X1 E84型のドアトリムの外し方の解説です。解説と言っても隠しネジの場所くらいしか説明してませんのでご了承下さい。
画像は左Fドアトリムの外観です。
BMW X1.jpg

まずはインナーレバー横のトリムを外します。
トリムの外側、パネルの上側の部分から道具を滑り込ませるように差し込むと、このようにパネルが浮いてきます。
*細いマイナスドライバーでも差し込めますが、キズが付かないように養生する事をお勧めします。
BMW X1 2.jpg

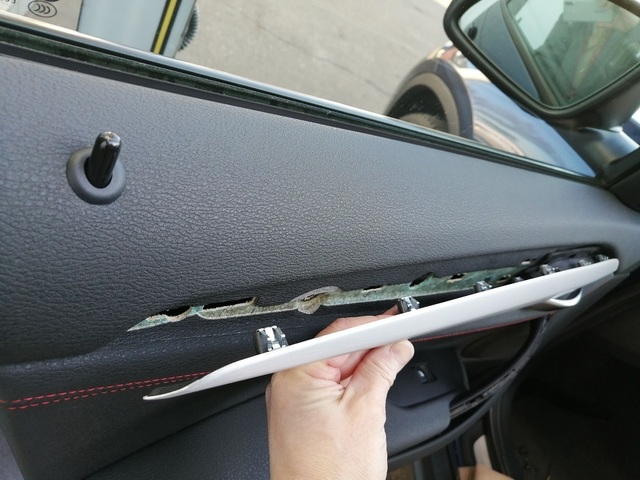

インナーレバーの方までツメが何か所もあるので、繰り返し浮かしていきます。
BMW X1 3.jpg

パネルが外れた状態です。
赤丸の部分にトルクスネジが付いていますので、取り外します。
*既にネジが外された画像です。
BMW X1 4.jpg

次に肘掛け?のパネルを外します。
ここも後ろ側から工具を差し込んでいくとパネルが浮いてきます。
BMW X1 5.jpg

少しずつパネルを浮かしていくと全て外れます。
*どちらのパネルも一ヵ所でもツメが外れると、後はスムーズにパネルが外れてきます。
赤丸の部分にトルクスネジがありますので取り外します。全部で三か所です。
BMW X1 6.jpg

外すネジは合計5個。これで全てです。
BMW X1 7.jpg

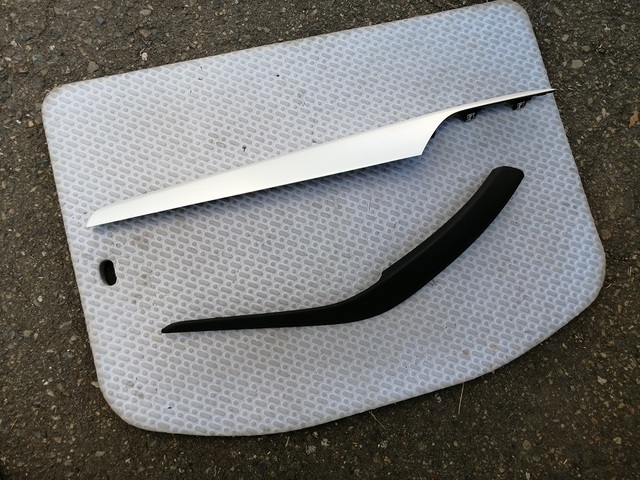

外したトリムはこんな感じです。
BMW X1 8.jpg

裏側はこんな感じです。
BMW X1 9.jpg

後はトリムの下側からめくりあげて、クリップのはめ込みを外していきます。
BMW X1 10.jpg


最後はトリム全体を手前に引っ張るようにして外します。
*ガラスの水切りモールに金属クリップが付属していて、この部分がドアトリムと結合しています。
BMW X1 11 .jpg


大雑把な解説ですので参考までに・・・。
